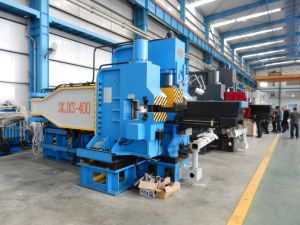

Giętarka CNC do wręg z ramieniem mechanicznym SKJXS

Giętarka CNC do wręg z ramieniem mechanicznym SKJXS

Najważniejsze cechy:
1. Giętarka CNC SKJXS jest wyposażona w ekran dotykowy zgodny ze standardami międzynarodowymi. Dzięki dopracowanemu interfejsowi użytkownika i różnorodności funkcji, możliwa jest perfekcyjna interakcja pomiędzy operatorem a maszyną, co niesamowicie ułatwia obsługę. Co więcej, układ sterowania numerycznego giętarki do wręg okrętowych obsługuje funkcje wyświetlania graficznego i śledzenia, dzięki czemu możliwe jest dynamiczne wyświetlanie i śledzenie przebiegu całego procesu, jak również czasu obróbki każdej wręgi.
2. Wszechstronny układ sterowania zapewnia sterowanie w czasie rzeczywistym w całkowicie zamkniętej pętli i znacznie usprawnia ogólne działanie giętarki do wręg. Może on wykrywać dane generowane przez TRIBON, CASDS5 i HDSHM, a później odpowiednio je przetwarzać na instrukcje obróbki wręg oraz w oparciu o nie sprawdzać dane przetworzonych wręg. Wszystkie te cechy w pełni spełniają wymagania stoczni, które wprowadzają cyfrowe sterowanie budową statków.
3. Maszyna umożliwia sterowanie automatyczne lub ręczne. W trybie automatycznym giętarka CNC może precyzyjnie ładować i rozładowywać materiał, wyginać go, zabezpieczać przed odkształceniem i dokonywać kompensacji sprężynowania oraz wydłużenia. Opcjonalnie możliwa jest również wygodna obsługa ręczna.
4. Ta maszyna może przeprowadzać ręczne lub automatyczne gięcie do przodu i do tyłu, a także w kształt łuku i litery „S”, jak również produkować nierównoramienne kątowniki i prostować blachę bez potrzeby zmiany matrycy. W czasie całego procesu nie powstają widoczne wady, takie jak wypaczenie, skrzywienie lub zawinięte krawędzie.
5. Dzięki wyposażeniu w pionowe urządzenie hydrauliczne do gięcia wstępnego i ręcznie ustawiane funkcje przeciwdziałające deformacji, nasza giętarka CNC może automatycznie unikać wygięcia bocznego i wytwarzać zwarte wręgi.
6. W maszynie zainstalowane jest nowoczesne urządzenie wykrywające i najnowsze czujniki, co czyni ją łatwą w obsłudze i konserwacji.
7. Automatyczna drukarka pneumatyczna giętarki CNC do wręg może drukować kody i znakować płyty automatycznie i precyzyjnie (np. drukować numer, wodnicę i linię cięcia). Dzięki temu jednocześnie wykonywane są operacje obróbki i oznakowania.

Tablica parametrów giętarki SKJXS:


Lp. Nazwa Jednostka Specyfikacja techniczna
SKJXS- 100 SKJXS- 300 SKJXS- 400 SKJXS- 500 SKJXS- 600 SKJXS- 700 *
1 zdolność obróbki i gięcia   gięcie zewnętrzne, gięcie wewnętrzne, gięcie w kształt „S”, prostowanie
2 poziomy siłownik wyginający maks. siła wysuwu i cofania kN 1000 3000 4000 5000 6000 7000
maks. prędkość robocza mm/s 11
3 siłownik olejowy zaciskowy maks. siła zacisku centralnego kN 350 800 1000 1000 1200 1400
maks. siła zacisku bocznego kN 200 400 600 600 750 1000
4 zakres regulacji osi gięcia mm 650~1050 1000~ 1400 1200~ 1700 1400~ 2000 1600~2200 1800~ 2500
5 maks. zasięg urządzenia gnącego bez uwzględnienia gięcia bocznego mm ±20 ±20 ±25 ±25 ±35 ±35
6 układ podajnika maks. prędkość robocza mm/s 100 100 120 150 150 150
maks. siła wysuwu siłownika kN 126 246 246 246 502 502
7 granica plastyczności materiału N/mm2 355
8 zakres obrabianego materiału (min. oś) stal płasko-łukowa mm 80~220 160~400 160~450 160~ 550 200~ 650 270~800
min. promień gięcia (h dotyczy centralnej płyty) mm 10 h,1200 10 h,1600 10 h,1800 10 h, 2000 10 h, 2700 10 h, 3400
nierówny pręt mm 180 140~400 160~450 160~ 500 200~ 650 270~800
Teownik stalowy mm 80~200 140~400 160~450 160~ 620 200~ 700 270~800
stal płaska (maks.) mm   350X40  400x40 650x36 600x 40 700x40
9 moc silnika kW 18,5+11 45+22 55+30 75+45 75+55 75X2+55



Ta giętarka CNC to najnowszy typ giętarki do wręg o kompaktowej budowie. Występuje ona w 8 wariantach tonażu, tj. 1000 kN, 1600 kN, 3000 kN, 4000 kN, 5000 kN, 6000 kN, 7000 kN i 8000 kN. Giętarka do wręg może przeprowadzać ręczne lub automatyczne zaginanie do przodu i do tyłu, a także w kształt litery „S” bez tworzenia niepotrzebnych zgięć lub odkształceń. Maszyny takie stosuje się często do produkcji blach łukowych, kątowników, teowników, płaskowników oraz prętów o przekroju okrągłym. Wyjątkowe cechy naszych giętarek sprawiły, że wybrało je już ponad 30 stoczni, w tym stocznie w Korei i Wietnamie. Jesteśmy znanym producentem giętarek do wręg i dokładamy wszelkich starań, aby dostarczać Państwu najlepsze produkty za rozsądną cenę.
